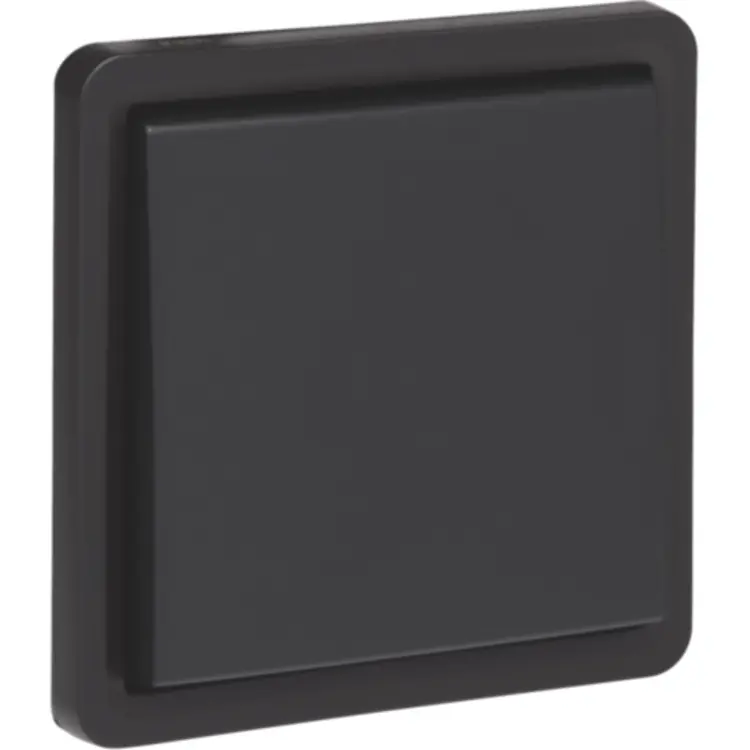

Niko Hydro pulsdrukker 1-voudig met maak- of verbreekcontact insteekklemmen zwart (761-33005)

Deze pulsdrukker (drukknop) is voorzien van een maak (N.O.)- of een verbreekcontact (N.G.). Combineren met een spuitwaterdichte opbouwdoos of inbouwkader. Het geheel is spuitwaterdicht, geschikt in vochtige ruimtes en veeleisende omgeving. Meer informatie »
Verwachte levertijd: Voor 21u besteld, morgen in huis*
Huidige voorraad: 23 stuk(s)
Artikelnummer: 761-33005
EAN: 5413736347182
11,56

Combineren met

Productomschrijving

[doc title="Niko 761-33005 datasheet" url="https://cdn.niko.eu/article/761-33005_nl-NL_datasheet.pdf"]

Spuitwaterdichte, niet-verlichtbare drukknop 10 A/250 Vac met 4 aansluitklemmen en een N.O.- of N.G.-contact, exclusief opbouwdoos, met insteekklemmen, black.

Chemische weerstand: ammoniakrijke omgevingen kunnen leiden tot snellere veroudering van de sokkel.

De drukknop bevat blokvormige zilvercontacten (cadmiumvrij) die in kruisvorm opgesteld zijn. De contactbussen zijn uitgerust met insteekklemmen met ontgrendeling voor het vastklemmen van de draden. De ontgrendelingen worden langs de voorzijde manueel of met een schroevendraaier bediend. Het mechanisme is ook voorzien van een vierde bijkomende aansluitklem die toelaat een verlichtingseenheid aan te sluiten. Alle aansluitklemmen bevinden zich aan de bovenzijde van de sokkel en kunnen tot 2 x 2,5 mm² draad bevatten. De ontmantelingslengte (12 mm) van de draden en het aanlsuitschema zijn achteraan op de sokkel onuitwisbaar aangebracht. De klemmenaanduiding en het schakelsymbool zijn op de voorzijde onuitwisbaar aangebracht. De sokkel is onderaan voorzien van twee rechthoekige nissen voor integratie van een verlichtingselement. In de linkse nis (vooraanzicht) kan een verlichtingselement met draadjes of een automatisch verlichtingselement geklikt worden. Aan de achterzijde is de sokkel voorzien van ronde uitsparingen die ervoor zorgen dat het automatische verlichtingselement bij het inklikken direct contact maakt met het mechanisme en op die manier ook direct correct aangesloten is. De functie wordt in een spuitwaterdichte opbouwdoos geplaatst. De functie heeft een aangespoten dichting en sluit hermetisch af op de aangepaste doos.

Bedradingsruimte: Twee lateraal geplaatste houders in de doos grijpen het mechanisme vast. Een snapverbinding houdt het bedrade mechanisme op zijn plaats. Onder het mechanisme blijft er 21,9 mm bedradingsruimte over. Het deksel heeft een aangespoten dichting en sluit hermetisch af op de aangepaste doos. De schakelaar/drukknop is vervaardigd uit slagvast, stofwerend, halogeenvrij, zelfdovend polypropyleen (UL94-V2/1,6 mm). De bedieningstoets is vervaardigd uit vormvaste ABS.

  • Aantal mechanismes: 1
  • Beschermingsgraad: De samenstelling van een mechanisme en een inbouwdoos heeft een beschermingsgraad IP55.
  • Slagvastheid: Na montage is een slagvastheid van IK07 gegarandeerd.
  • Kleur: De grondstof is in de massa black gekleurd (RAL 9005).
  • Keurmerken: CEBEC, ÖVE, KEMA, NF
  • Markering: CE

Onderdeel van de waterdichte en IP55-gecertificeerde Niko Hydro serie.

Technische specificaties

SpecificatieWaarde
Nom. spanning250 Volt (V)
MontagewijzeOpbouw
SamenstellingBasiselement met centrale afdekplaat
BedieningswijzeDrukknop
KleurZwart
ModelEnkel drukcontact
HalogeenvrijJa
Contacten1 maakcontact, 1 verbreekcontact
AansluitwijzeSteekklem
OpdrukGeen
OppervlaktebeschermingOnbehandeld
Met signaallampNee
Nom. (meet)stroom10 Ampère (A)
Tekstveld/beschrijvingsvlakNee
TerugmeldcontactNee
MateriaalkwaliteitOverig
MateriaalKunststof
BevestigingswijzeSchroefbevestiging
Aantal wippen1
Met verlichtingNee
RAL-nummer (vergelijkbaar)9005
SlagvastheidIK07
Met lichtbronNee
TransparantNee
Uitvoering oppervlakteMat
Geschikt voor beschermingsgraad (IP)IP55
Aantal contacten als verbreekcontact1
Aantal contacten als maakcontact1
Aantal contacten als wisselcontact0
Schakelmateriaalbreedte73 Millimeter (mm)
Schakelmateriaalhoogte73 Millimeter (mm)
Schakelmateriaaldiepte32 Millimeter (mm)
Met IFTTT ondersteuningNee
Compatible met Apple HomeKitNee
Compatible met Google AssistantNee
Compatible met Amazon AlexaNee
Aantal draaiende contacten0
Contactloze uitvoeringNee
Antibacteriële behandelingNee
