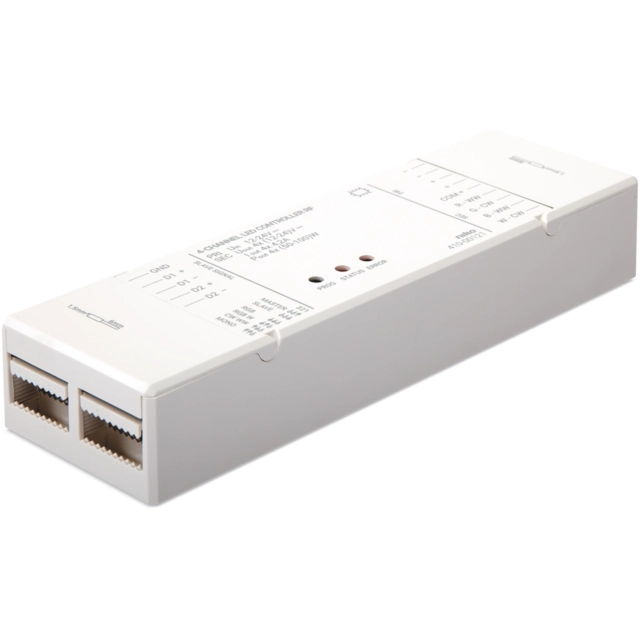

Niko draadloze ledcontroller 4 kanaals constant voltage (410-00121)

[doc title="Niko 410-00121 datasheet" url="https://cdn.niko.eu/article/410-00121_nl-NL_datasheet.pdf"]

[doc title="Niko 410-00121 handleiding" url="https://cdn.niko.eu/article/410-00121_nl-NL_manualtechnical.pdf"]

De 4-kanaals ledcontroller RF is geschikt om ledstrips (constante spanning, common anode) van 12 tot 24 Vdc aan te sturen. De controller heeft een maximaal vermogen van 50 W per kanaal voor 12Vdc-ledstrips en van 100 W per kanaal voor 24Vdc-ledstrips. De controller kan de volgende types ledstrip aansturen: RGB, RGBW, instelbaar wit en monochroom. We raden aan om voor de bediening van kleurenledstrips de specifiek hiervoor ontwikkelde RGB(W)-wandbediening in 4-knops mode te gebruiken (artikelnummers 410-00002 + xxx-90002).

• Ingangsspanning: 12-24V DC
• Aantal ledkanalen: 4 (R-WW, G-CW, B-WW, W-CW), niet afzonderlijk te bedienen
• Type ledstrips: RGB(W), instelbaar wit, monochroom
• Instellingswijze ledstrip: dipswitch
• Type ledsturing: constante spanningsbron, common anode
• Uitgangsspanning: 12-24 Vdc per kanaal
• Uitgangsstroom: max. 4,2 A per kanaal
• Uitgangsvermogen: max. 50W (12 Vdc) of 100 W (24 Vdc) per kanaal
• Master/slave-aansluiting: bekabeld
• Instelling master/slave mode: dipswitch
• Maximumaantal slaves per master: 9
• Draadloos systeem volgens het Easywave protocol
• Compatibel met draadloze bedieningen volgens het Easywave protocol
• Ondersteunt 1-, 2-, en 4-knops bedieningsmode volgens het Easywave protocol
• Specifieke 4-knops ledbediening: 410-00002 + xxx-90002
• Aantal draadloze bedieningen per master: max. 15
• Programmeermethode: drukknop en feedbackled
• Frequentie: 868 MHz
• Maximaal radiofrequent vermogen: 10 dBm
• Zendbereik: ± 25 m binnenshuis, 100 m in open veld
• Primaire aansluitingen: 1 x 2,5 mm² of 2 x 1,5 mm²
• Secundaire aansluitingen: 1 x 1,5 mm²
• Afmetingen: 116 x 52 x 32 mm (HxBxD)
• Minimale boordiameter: minimaal 60 mm
• Minimale inbouwhoogte in verlaagd plafond: 170 mm
• Bevestiging: 4 schroefgaten (diameter 4 mm)
• Beschermingsgraad: IP20
• Maximale omgevingstemperatuur: 45 °C
• Markering: CE

De 4-kanaals ledcontroller RF is geschikt om ledstrips (constante spanning, common anode) van 12 tot 24 Vdc aan te sturen. De controller heeft een maximaal vermogen van 50 W per kanaal voor 12Vdc-ledstrips en van 100 W per kanaal voor 24Vdc-ledstrips. De controller kan de volgende types ledstrip aansturen: RGB, RGBW, instelbaar wit en monochroom. We raden aan om voor de bediening van kleurenledstrips de specifiek hiervoor ontwikkelde RGB(W)-wandbediening in 4-knops mode te gebruiken (artikelnummers 410-00002 + xxx-90002).

• Ingangsspanning: 12-24V DC
• Aantal ledkanalen: 4 (R-WW, G-CW, B-WW, W-CW), niet afzonderlijk te bedienen
• Type ledstrips: RGB(W), instelbaar wit, monochroom
• Instellingswijze ledstrip: dipswitch
• Type ledsturing: constante spanningsbron, common anode
• Uitgangsspanning: 12-24 Vdc per kanaal
• Uitgangsstroom: max. 4,2 A per kanaal
• Uitgangsvermogen: max. 50W (12 Vdc) of 100 W (24 Vdc) per kanaal
• Master/slave-aansluiting: bekabeld
• Instelling master/slave mode: dipswitch
• Maximumaantal slaves per master: 9
• Draadloos systeem volgens het Easywave protocol
• Compatibel met draadloze bedieningen volgens het Easywave protocol
• Ondersteunt 1-, 2-, en 4-knops bedieningsmode volgens het Easywave protocol
• Specifieke 4-knops ledbediening: 410-00002 + xxx-90002
• Aantal draadloze bedieningen per master: max. 15
• Programmeermethode: drukknop en feedbackled
• Frequentie: 868 MHz
• Maximaal radiofrequent vermogen: 10 dBm
• Zendbereik: ± 25 m binnenshuis, 100 m in open veld
• Primaire aansluitingen: 1 x 2,5 mm² of 2 x 1,5 mm²
• Secundaire aansluitingen: 1 x 1,5 mm²
• Afmetingen: 116 x 52 x 32 mm (HxBxD)
• Minimale boordiameter: minimaal 60 mm
• Minimale inbouwhoogte in verlaagd plafond: 170 mm
• Bevestiging: 4 schroefgaten (diameter 4 mm)
• Beschermingsgraad: IP20
• Maximale omgevingstemperatuur: 45 °C
• Markering: CE

Technische specificaties
