Niko mini inbouw aanwezigheidsmelder IP65 230 V 9,5 meter 360 graden wit (350-20085)

[doc title="Niko 350-20085 datasheet" url="https://cdn.niko.eu/article/350-20085_nl-NL_datasheet.pdf"]

[doc title="Niko 350-20085 handleiding" url="https://cdn.niko.eu/article/350-20085_nl-NL_manualtechnical.pdf"]

Deze mini-aanwezigheidsmelder met één kanaal (360°, 10 A) is geschikt voor inbouw in plafonds en wordt gebruikt om de binnenverlichting in en uit te schakelen. Dankzij zijn compacte afmetingen en discreet design neemt de minimelder een haast onopgemerkte plaats in de ruimte in. De minimelder wordt ingebouwd via de veerklemmen op het toestel. De minimelder heeft een cirkelvormig detectiegebied met een diameter tot 9,5 m. Het toestel met ingebouwde lichtsensor kan worden ingesteld als aan- of afwezigheidsmelder. Als aanwezigheidsmelder schakelt de verlichting automatisch in en uit (zodra de uitschakelvertraging verlopen is). Als afwezigheidsmelder moet de verlichting altijd eerst manueel worden ingeschakeld via een N.O.-drukknop om daarna opnieuw automatisch uit te gaan (zodra de uitschakelvertraging verlopen is). Het toestel beschikt ook over de functie ‘eco uit’, wat de gebruiker toelaat om de verlichting zelf uit te schakelen via een aangesloten N.O.-drukknop zonder hoeven te wachten op de uitschakelvertraging. Als de verlichting toch niet manueel uitgeschakeld wordt, gebeurt dit wel automatisch nadat de uitschakelvertraging verlopen is. Het toestel heeft een IP65-beschermingsgraad en voldoet aan de Europese norm EN 60669-2-1 voor EMC en veiligheid. Het toestel is vooraf geprogrammeerd. Om het op maat in te stellen, moet de IR-afstandsbediening worden gebruikt. *De afstandsbediening is niet bijgeleverd en moet afzonderlijk worden aangekocht.

Aanwezigheidsmelder, 230 V, 9,5 m, IP65, mini, voor inbouw, wit.

Fabrieksinstelling – toepassing: aanwezigheidsmelder, daglichtafhankelijk, automatisch aan/uit via PIR.
Drukknoptoepassing: in de modus ‘eco uit’ kan de verlichting manueel via een NO-drukknop uitgeschakeld worden zonder hoeven te wachten op de uitschakelvertraging. De verlichting kan ook manueel worden ingeschakeld als de sensor nog geen beweging geregistreerd heeft (zoals een knop buiten de ruimte). De verlichting wordt alleen ingeschakeld als er niet genoeg daglicht in de ruimte aanwezig is. Lang drukken op de drukknop schakelt de verlichting gedurende de uitschakelvertraging + twee uur in of uit. Daarna herneemt de minimelder zijn normale werking. Lang drukken is daglichtonafhankelijk.
Uitschakelvertraging: 5 min.
Lichtgevoeligheid: 100 lux.

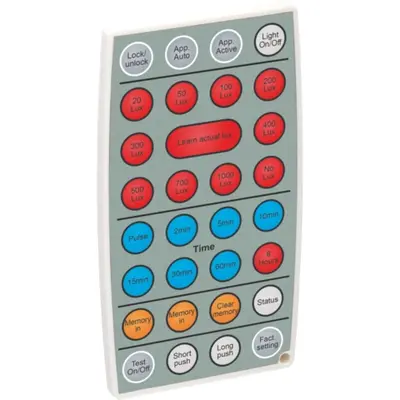

Functie: de minimelder schakelt de verlichting automatisch in als de bewegingssensor beweging in de ruimte detecteert en het lichtniveau onder de ingestelde luxwaarde ligt. Nadat de laatste beweging gedetecteerd is, blijft de verlichting ingeschakeld gedurende de ingestelde uitschakelvertraging. Zodra de uitschakelvertraging verstreken is, schakelt de verlichting uit. De verlichting schakelt ook automatisch uit zodra het daglichtniveau voldoende hoog is, zelfs als er op dat moment nog beweging in de ruimte is. De verlichting kan ook manueel worden uitgeschakeld via een drukknop. De minimelder kan op maat worden ingesteld met de (optionele) IR-afstandsbediening.
Voedingsspanning: 230 Vac ± 10 %, 50 Hz
Detector output: 230 V (ON/OFF)
Maximale nominale waarde vermogenschakelaar: 10 A (beperkt door nationale regelgeving voor installaties)
Aantal kanalen: 1 kanaal
Bereik lichtintensiteit: 20 lux – 1000 lux
Uitschakelvertraging: pulse, 2 min – 1 h
Detectiehoek: 360 °
Detectiebereik (PIR): ø 9,5 m vanop een hoogte van 3 m
Omgevingstemperatuur: -5 – +50 °C
Montage: inbouw
Boordiameter: 30 mm
Montagehoogte: 2 – 3 m
Gebruik: enkel geschikt voor montage binnenshuis
Relaiscontact: N.O. (max. 10 A)
Maximale belasting gloei- en halogeenlampen (cos?=1): 2300 W
Maximale belasting laagspanningshalogeenlampen: 500 W
Maximale belasting spaarlampen (CFLi): 350 W
Maximale belasting ledlampen 230 V: 350 W
Maximale capacitieve belasting: 140 µF
Maximale inschakelstroom: 165 A/20 ms – 800 A/200 µs
Afmetingen (HxBxD): 36 x 36 x 62.6 mm
Afmetingen zichtbaar (HxBxD): 36 x 36 x 13.3 mm
Beschermingsgraad: IP65
Markering: CE

Technische specificaties
