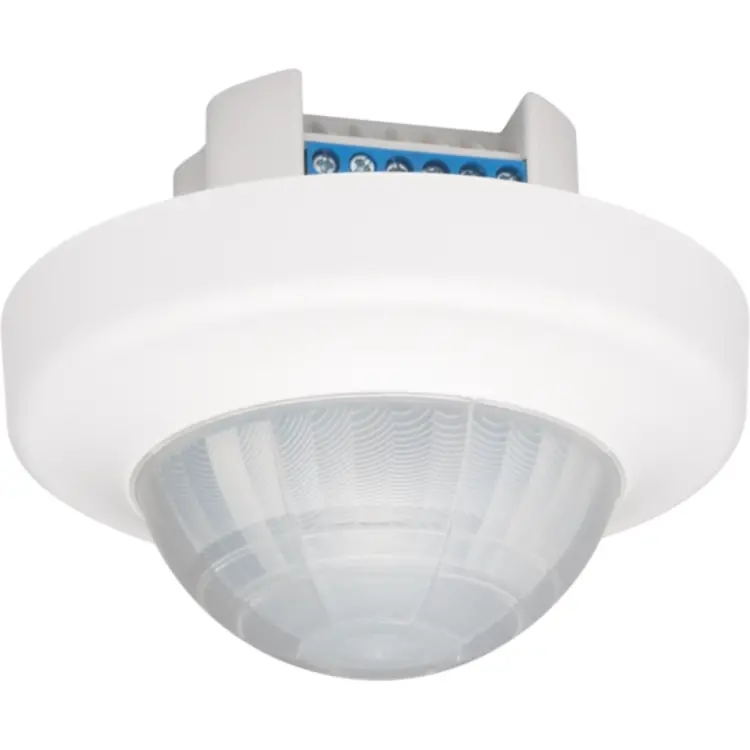

Niko aanwezigheidsmelder master 230V 24m IP54 voor inbouwdoos wit (350-20070)

[doc title="Niko 350-20070 datasheet" url="https://cdn.niko.eu/article/350-20070_nl-NL_datasheet.pdf"]

[doc title="Niko 350-20070 handleiding" url="https://cdn.niko.eu/article/350-20070_nl-NL_manualtechnical.pdf"]

Aanwezigheidsmelder, 230 V, master, 24 m, IP54, voor inbouwdoos, wit.
Fabrieksinstelling – gevoeligheid van de bewegingssensor: hoog – toepassing: aanwezigheidsmelder, daglichtafhankelijk, automatisch aan/uit via PIR (zodra de uitschakelvertraging verlopen is) – drukknoptoepassing: dankzij de modus ‘eco uit’ kan de verlichting manueel via een NO-drukknop uitgeschakeld worden zonder hoeven te wachten op de uitschakelvertraging. De verlichting kan ook manueel worden ingeschakeld als de sensor nog geen beweging geregistreerd heeft (zoals een knop buiten de ruimte). De verlichting wordt alleen ingeschakeld als er niet genoeg daglicht in de ruimte aanwezig is. Lang drukken op de drukknop schakelt de verlichting gedurende twee uur in of uit, ongeacht de gedetecteerde beweging of het geregistreerde lichtniveau. Daarna herneemt de melder zijn normale werking. – uitschakelvertraging: 10 min – lichtgevoeligheid: 200 lux – functie: de melder schakelt de verlichting automatisch in als de bewegingssensor beweging in de ruimte detecteert en het lichtniveau onder de ingestelde luxwaarde ligt. Als de melder geen activiteit meer detecteert in het detectiegebied, wordt de verlichting automatisch uitgeschakeld na de uitschakelvertraging, tenzij de gebruiker het zelf sneller manueel uitschakelt. De melder heeft twee potentiometers en zes dipswitches voor een manuele wijziging van de instellingen: – potentiometer 1: instelling van de lichtgevoeligheid (20 lux tot lichtonafhankelijk) – potentiometer 2: instelling van de uitschakelvertraging (2 tot 60 min) – met de vier dipswitches kunnen verschillende toepassingen worden geselecteerd: aan- of afwezigheid, detectiegevoeligheid, functie ‘eco uit’, daglichtafhankelijke of -onafhankelijke drukknop. – met de twee dipswitches kan de gevoeligheid van de bewegingssensor worden verhoogd of verlaagd. Instellen met de afstandsbediening: Hiermee kan de gebruiker de melder eveneens volledig op maat instellen.
Voedingsspanning: 230 Vac ± 10 %, 50 Hz
Detector output: 230 V (ON/OFF)
Maximale nominale waarde vermogenschakelaar: 10 A (beperkt door nationale regelgeving voor installaties)
Aantal kanalen: 1 kanaal
Bereik lichtintensiteit: 20 lux – 1000 lux, ?
Uitschakelvertraging: pulse, 2 min – 1 h
Detectiehoek: 360°
Detectiebereik (PIR): ø 24 m vanop een hoogte van 3 m
Omgevingstemperatuur: -5 – +50 °C
Montage: inbouwdoos
Montagehoogte: 2 – 3.4 m
Gebruik: enkel geschikt voor montage binnenshuis
Relaiscontact: N.O. (max. 10 A)
Maximale belasting gloei- en halogeenlampen (cos? = 1): 2300 W
Maximale belasting laagspanningshalogeenlampen: 500 W
Maximale belasting spaarlampen (CFLi): 350 W
Maximale belasting ledlampen 230 V: 350 W
Maximale capacitieve belasting: 140 µF
Maximale inschakelstroom: 165 A/20 ms – 800 A/200 µs
Afmetingen (HxBxD): 100 x 100 x 73.4 mm
Afmetingen zichtbaar (HxBxD): 100 x 100 x 46.4 mm
Beschermingsgraad: IP54
Beschermingsklasse: Klasse I-toestel.
Markering: CE

Technische specificaties
