Niko universele LED-tastdimmer 2-draads 3-300 watt (310-02901)

[doc title="Niko 310-02901 datasheet" url="https://cdn.niko.eu/article/310-02901_nl-NL_datasheet.pdf"]

[doc title="Niko 310-02901 handleiding" url="https://cdn.niko.eu/article/310-02901_nl-NL_manualtechnical.pdf"]

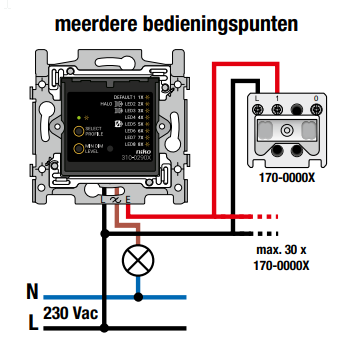

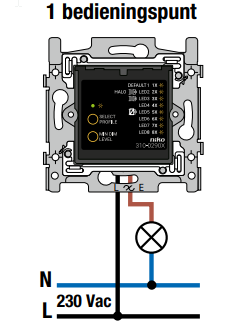

Tast-dimmer met CAB-ontstoring, 2-draads, 3 - 300 W. Voor capacitieve, inductieve en resistieve belastingen inclusief dimbare ledlampen. Faseafsnijding voor resistieve en capacitieve belastingen. Faseaansnijding voor inductieve belastingen. Inschakelen door op de knop te drukken en regelen door aan de knop te draaien. Kan gebruikt worden in enkelpolige, wissel- of kruisschakelingen middels een tweedraads systeem en pulsdrukker. (geen traditionele hotelschakelingen) Gebruik met of zonder geheugen, instelbaar via de drukknopingang. Minimumdimniveau is instelbaar voor een optimaal dimbereik en het vermijden van knipperende of uitdovende lampen op een minimumdimstand. Onverliesbaar geheugen. Voor gebruik met of zonder lichtwaardegeheugen.

De contactbussen zijn uitgerust met schroefklemmen voor het vastklemmen van de draden. Bij het bevestigen in een inbouwdoos maakt men gebruik van schroeven. Het inbouwraam heeft een metaaldikte van 1 mm en is na het snijden verzinkt op alle zijden, ook op de snijzijden. Op de horizontale en verticale as heeft het inbouwraam 4 inloopsleuven voor bevestiging in inbouwdozen met schroeven. Deze inloopsleuven hebben een schroefgat van 7 mm. Voor montage op panelen is het inbouwraam voorzien van 4 schroefgaten (aangeduid met een schroefsymbool) met een diameter van 3 mm. Het midden van het inbouwraam is, zowel in horizontale als in verticale richting, aangeduid (krijtlijn, laser …) zodat de montage van één of meerdere mechanismes vlot en eenvoudig kan verlopen. Het inbouwraam is bovenaan en onderaan voorzien van een donkergrijze opzetboord van kunststof. Deze boord is vervaardigd uit pc+asa en is via een smeltproces met het inbouwraam verbonden. De hoeken van de twee opzetboorden zijn voorzien van rechthoekige openingen (7,9 x 1,5 mm) waarin zich telkens een multipositionele snaphaak bevindt.De 4 rechthoekige openingen zorgen ervoor dat bij onzorgvuldig pleisterwerk de afdekplaat steeds vlak tegen de muur bevestigd kan worden dankzij de snaphaken. Dit werkt in twee richtingen: als de inbouwdoos uit het pleisterwerk steekt, vangen de multipositionele snaphaken een speling tussen 1 à 1,2 mm op; als de inbouwdoos te diep in het pleisterwerk verzonken is, dan kunnen de snaphaken een speling tot 1,8 mm opvangen. De opzetboorden zijn eveneens voorzien van 4 ronde openingen die ervoor zorgen dat de afdekplaat correct gepositioneerd kan worden ten opzichte van de centraalplaat.

• Draadcapaciteit: 2 x 2,5 mm² per aansluitklem
• Voedingsspanning: 230 Vac ± 10 %, 50 Hz
• Minimale belasting: 3 W
• Maximale belasting 230V-halogeenlampen: 300 W
• Maximale belasting elektronische transformator: 300 VA
• Maximale belasting gewikkelde transformator: 300 VA
• Maximale belasting gloeilampen: 300 W
• Maximale belasting ledlampen: 200 W (lamptype bepaalt het maximumaantal lampen)
• Maximale belasting ringkerntransformator: 300 VA
• Bromvrij: ja
• CAB-ontstoring: deze dimmer is voorzien van een ontstoring voor CAB-signalen (frequentiedips tot 3 Hz). Deze geintegreerde ontstoring tracht als eerste zoveel mogelijk storende signalen uit het net te halen opdat de meeste lampen optimaal zouden branden zonder flikkering of gebrom.
• Beveiliging overbelasting: thermische overbelastingsbeveiliging. Beveiliging tegen repetitive overbelasting. Automatische herstelfunctie van de beveiligingen.
• Beveiliging kortsluiting: elektronische kortsluitingsbeveiliging
• Aansluitklemmen: 3 aansluitklemmen
• Inbouwdiepte: 40 mm minimumdiepte van de inbouwdoos
• Markering: CE

Documentatie

- Niko 310-02901 dimmer handleiding

Technische specificaties
