Niko tastdimmer 3-draads 2-100 Watt (310-02801)

[doc title="Niko 310-02801 datasheet" url="https://cdn.niko.eu/article/310-02801_nl-NL_datasheet.pdf"]

[doc title="Niko 310-02801 handleiding" url="https://cdn.niko.eu/article/310-02801_nl-NL_manualtechnical.pdf"]

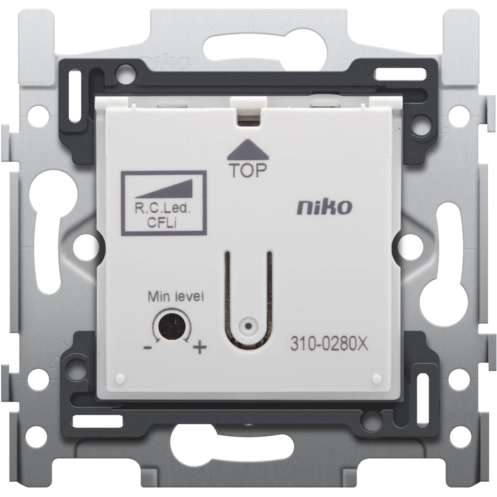

Sokkel voor inbouw drukknopdimmer 2 - 100 W, 3-draads. Deze inbouwdimmer met faseafsnijding is geschikt voor het dimmen van dimbare Philips LED-armaturen (Ledino), gloeilampen, dimbare spaarlampen, halogeenlampen 230 V en elektronische transformatoren. Maximaal 30 bedieningspunten met N.O.-drukknoppen in parallel. Aansluiting van drukknoppen mogelijk in verschillende configuraties. Kort drukken op de knop schakelt het licht aan / uit. Lang drukken bedient de dimmer. Opnieuw drukken keert de dimrichting om. Kan gebruikt worden in enkelpolige, wissel- of kruisschakelingen. Gebruik met of zonder geheugen, instelbaar via de drukknopingang. Minimum dimniveau is instelbaar voor een optimaal dimbereik en het vermijden van knipperende of uitdovende lampen op een minimum dimstand. Onverliesbaar geheugen. Voor gebruik met of zonder lichtwaardegeheugen. Een dimmerknop (eindigend op -31002) en een afdekraam naar keuze moeten afzonderlijk worden besteld.
Let op: de dimmer heeft geen spreidklemmen/klauwbevestiging en kan daarom alleen met schroeven in een inbouwdoos worden gemonteerd!

Bij het monteren in een inbouwdoos worden schroeven gebruikt. Het inbouwraam heeft een metaaldikte van 1 mm en is verzinkt op alle zijden, inclusief de snijranden. Het inbouwraam heeft vier inloopsleuven voor schroefbevestiging in inbouwdozen en vier schroefgaten voor montage op panelen. De sokkel kan zowel horizontaal als verticaal worden gekoppeld, waarbij de centerafstanden automatisch worden behouden door ingebouwde vergrendelingsmechanismen.

De opzetboorden zijn gemaakt van pc+asa en zijn met het inbouwraam verbonden via een smeltproces. De boord is voorzien van rechthoekige openingen met multipositionele snaphaken, waardoor de afdekplaat altijd vlak tegen de muur kan worden bevestigd, zelfs als de inbouwdoos niet perfect is geplaatst. Als de inbouwdoos uit het pleisterwerk steekt, kunnen de snaphaken een speling van 1 à 1,2 mm opvangen. Als de inbouwdoos te diep zit, kunnen de snaphaken een speling tot 1,8 mm opvangen. Tot slot zorgen de vier ronde openingen ervoor dat de afdekplaat correct gepositioneerd blijft ten opzichte van de centraalplaat.

Specificaties:

• Draadcapaciteit: 2 x 1,5 mm² of 1 x 2,5 mm² per aansluitklem
• Voedingsspanning: 230 Vac ± 10 %, 50 Hz
• Minimale belasting: 2 W
• Maximale belasting 230V-halogeenlampen: 100 W
• Maximale belasting elektronische transformator: 100 VA
• Maximale belasting gloeilampen: 100 W
• Maximale belasting spaarlampen (CFLi): 100 W
• Maximale belasting Philips ledarmaturen: 100 W
• Beveiliging overbelasting: thermische overbelastingsbeveiliging met automatische herstelfunctie
• Beveiliging kortsluiting: elektronische kortsluitingsbeveiliging
• Capaciteitsvermindering: bij een omgevingstemperatuur hoger dan 35 °C zal de maximale belasting 5 % dalen per 5 °C
• Aansluitklemmen: 6 aansluitklemmen
• Inbouwdiepte: 40 mm minimumdiepte van de inbouwdoos
• Markering: CE

Documentatie:

- Niko 310-02801 dimmer handleiding

Technische specificaties
