Niko DALI draaidimmer zonder voeding (310-02101)

[doc title="Niko 310-02101 datasheet" url="https://cdn.niko.eu/article/310-02101_nl-NL_datasheet.pdf"]

[doc title="Niko 310-02101 handleiding" url="https://cdn.niko.eu/article/310-02101_nl-NL_manualtechnical.pdf"]

Deze DALI-draaiknopdimmer of DALI-slave dimmer wordt gebruikt om DALI-gestuurde lichtarmaturen aan te sturen. De dimmer kan ingesteld worden om 15 DALI-groepen afzonderlijk aan te sturen of in broadcast alle DALI-gestuurde apparaten tegelijk aan te sturen.

Deze dimmer is niet voorzien van een ingebouwde voeding voor de DALI bus.

De draaiknopdimmer kan tevens gebruikt worden in combinatien met de Niko DALI-detectoren om het licht handmatig te dimmen.

Het is mogelijk om de dimsnelheid (de zogenaamde fade rate) manueel te wijzigen - zonder een PC te gebruiken. ALI-inbouwdimmer met draaiknopregeling voor belastingen aangestuurd met het DALI-protocol. Inschakelen door op de knop te drukken en regelen door aan de knop te draaien. Inschakelen op maximumsterkte door vanuit de uit stand naar rechts te draaien en inschakelen op minimumstand door vanuit de uit stand naar links te draaien.

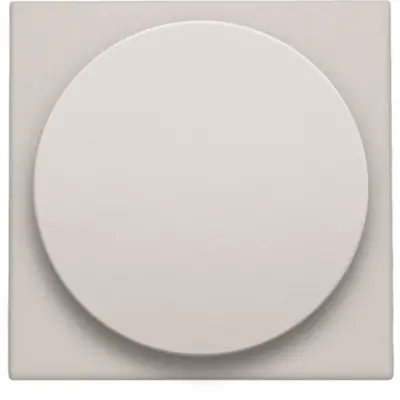

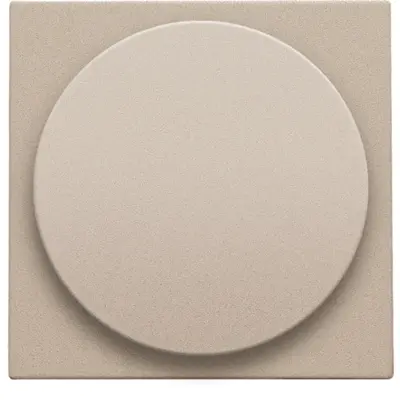

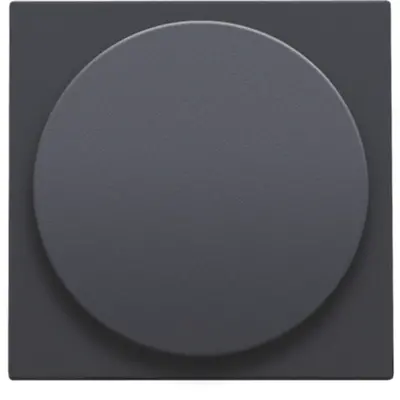

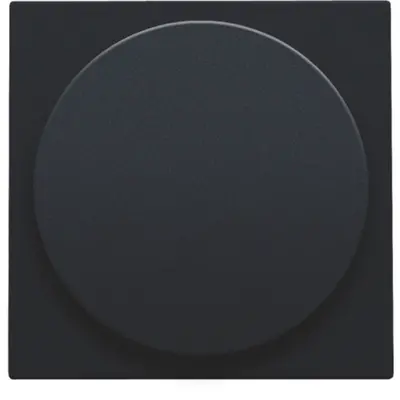

Als afdek/bedieningsknop ... - 31003 toepassen.

• Draadcapaciteit: 2 x 2,5 mm² per aansluitklem
• Aansluitklemmen: 4 aansluitklemmen
• Inbouwdiepte: 40 mm minimumdiepte van de inbouwdoos
• Markering: CE

Documentatie

- Niko 310-02101 Dali dimmer handleiding

Sokkel voor DALI-draaiknopdimmer.
Functie: DALI-inbouwdimmer met draaiknopregeling voor belastingen aangestuurd met het DALI-protocol. Inschakelen door op de knop te drukken en regelen door aan de knop te draaien. Inschakelen op maximumsterkte door vanuit de uit stand naar rechts te draaien en inschakelen op minimumstand door vanuit de uit stand naar links te draaien.
Inbouwraam – metaaldikte 1 mm – na het snijden verzinkt op alle zijden, ook op de snijzijden – met 4 inloopsleuven met schroefgat van 7 mm – met 4 schroefgaten (aangeduid met schroefsymbool) met diameter van 3 mm voor montage op panelen
Bevestigingswijze – schroefbevestiging
Draadaansluiting – de contactbussen zijn uitgerust met schroefklemmen voor het vastklemmen van de draden.
Draadcapaciteit – 2 x 2,5 mm² per aansluitklem
Centerafstand – eenvoudige en vlotte montage van één of meerdere mechanismes door de aanduiding (krijtlijn, laser..) van het midden van het inbouwraam – verticale koppeling centerafstand 60 mm door in elkaar schuiven van meerdere sokkels, ze vergrendelen zich automatisch – verticale koppeling centerafstand 71 mm d.m.v. voorgevormde lipjes onderaan, door de lipjes naar beneden te plooien over een afstand van 1 mm steunen de sokkels tegen elkaar en blijft de centerafstand gewaarborgd – horizontaal koppelen van meerdere sokkels verloopt snel en perfect door omhooggeplooide zwaluwstaarten aan de linker- en rechterzijde – extra robuustheid door omhooggeplooide randen aan de buitenzijde van de sokkel en de doorzetting naar binnen toe
Opzetboord: Het inbouwraam is bovenaan en onderaan voorzien van een donkergrijze opzetboord van kunststof. Deze boord is vervaardigd uit pc+asa en is via een smeltproces met het inbouwraam verbonden. De hoeken van de twee opzetboorden zijn voorzien van rechthoekige openingen (7,9 x 1,5 mm) waarin zich telkens een multipositionele snaphaak bevindt.De 4 rechthoekige openingen zorgen ervoor dat bij onzorgvuldig pleisterwerk de afdekplaat steeds vlak tegen de muur bevestigd kan worden dankzij de snaphaken. Dit werkt in twee richtingen: als de inbouwdoos uit het pleisterwerk steekt, vangen de multipositionele snaphaken een speling tussen 1 à 1,2 mm op; als de inbouwdoos te diep in het pleisterwerk verzonken is, dan kunnen de snaphaken een speling tot 1,8 mm opvangen. De opzetboorden zijn eveneens voorzien van 4 ronde openingen die ervoor zorgen dat de afdekplaat correct gepositioneerd kan worden ten opzichte van de centraalplaat.
Voedingsspanning: via DALI-bus
Aansluitklemmen: 4 aansluitklemmen
Omgevingstemperatuur: -5 – +40 °C
Beschermingsgraad: IP41 voor de samenstelling van een mechanisme, centraalplaat en afdekplaat
Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
Markering: CE
