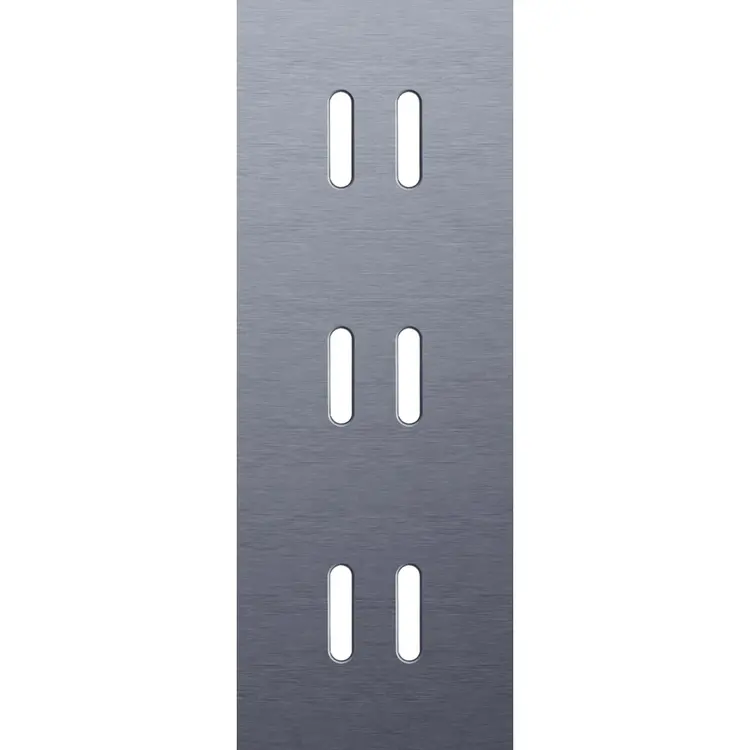

Niko Rocker 3-voudige afdekplaat voor 3 verticale dubbele schakelaars alu blue grey brushed (226-56952)

[doc title="Niko 226-56952 datasheet" url="https://cdn.niko.eu/article/226-56952_nl-NL_datasheet.pdf"]

De verticale en drievoudige Niko Rocker afdekplaat klikt op drie tweevoudige schakelfuncties die verticale boven elkaar zijn geplaatst met een centerafstand van 71 mm. De afdekplaat past op elke beschikbare Niko Rocker tweevoudige schakelfunctie. Ze bestaat uit een bovenkader, een lichtgeleider en een onderkader die mechanisch met elkaar verbonden zijn. Het bovenkader is vervaardigd uit geanodiseerd geborsteld aluminium (alu blue grey). Het onderkader is vervaardigd uit donkergrijze polycarbonaat (PC) + acrylaat-styreen-acrylaat (ASA), blue grey coated. Het bovenkader is 6 mm dik en het onderkader 2 mm.

Drievoudige afdekplaat, verticaal 71 mm centerafstand, voor drie tweevoudige schakelfuncties, Niko Rocker alu blue grey brushed.

• Drievoudige afdekplaat voor drie mechanismes.
• Kleur: alu blue grey (bij benadering NCS S 8005 - R80B, RAL 240 30 05)
• Aangeraden kleur centraalplaat: alu blue grey
• Kaderopbouw: Ze bestaat uit een bovenkader, een lichtgeleider en een onderkader die mechanisch met elkaar verbonden zijn.
• Materiaal bovenkader: Het bovenkader is vervaardigd uit geanodiseerd geborsteld aluminium (alu blue grey).
• Materiaal onderkader: Het onderkader is vervaardigd uit donkergrijze polycarbonaat (PC) + acrylaat-styreen-acrylaat (ASA), blue grey coated.
• Lak onderkader: Het onderkader is blue grey gelakt.
• Dikte kader: Het bovenkader is 6 mm dik en het onderkader 2 mm.
• Verlichtingselement (niet meegeleverd): de afdekplaat is uitgerust met een lichtgeleider, de lichtgeleider is gemaakt van doorschijnend plastic, de geleider brengt het licht van de optionele led naar de hendel, de afdekplaat moet in de juist richting gemonteerd worden zodat de optionele led mooi bij de lichtgeleider past.
• Hartafstand: 71 mm
• Opbouwhoogte: max. 8,5 mm
• Brandveiligheid: zelfdovend: voldoet aan een gloeidraadproef van 650 °C en halogeenvrij
• Beschermingsgraad: IP41 voor de samenstelling van een mechanisme, centraalplaat en afdekplaat
• Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
• Afmetingen (HxBxD): 225 x 83 x 13 mm
• Afmetingen zichtbaar (HxBxD): 225 x 83 mm
• Markering: CE

Onderdeel van de designserie Niko Rocker.
