Niko coax en UTP cat.6A UTP smart tv aansluitdoos excl.afdekking geschikt voor PoE (170-79338)
Combineren met
Productomschrijving
[doc title="Niko 170-79338 datasheet" url="https://cdn.niko.eu/article/170-79338_nl-NL_datasheet.pdf"]

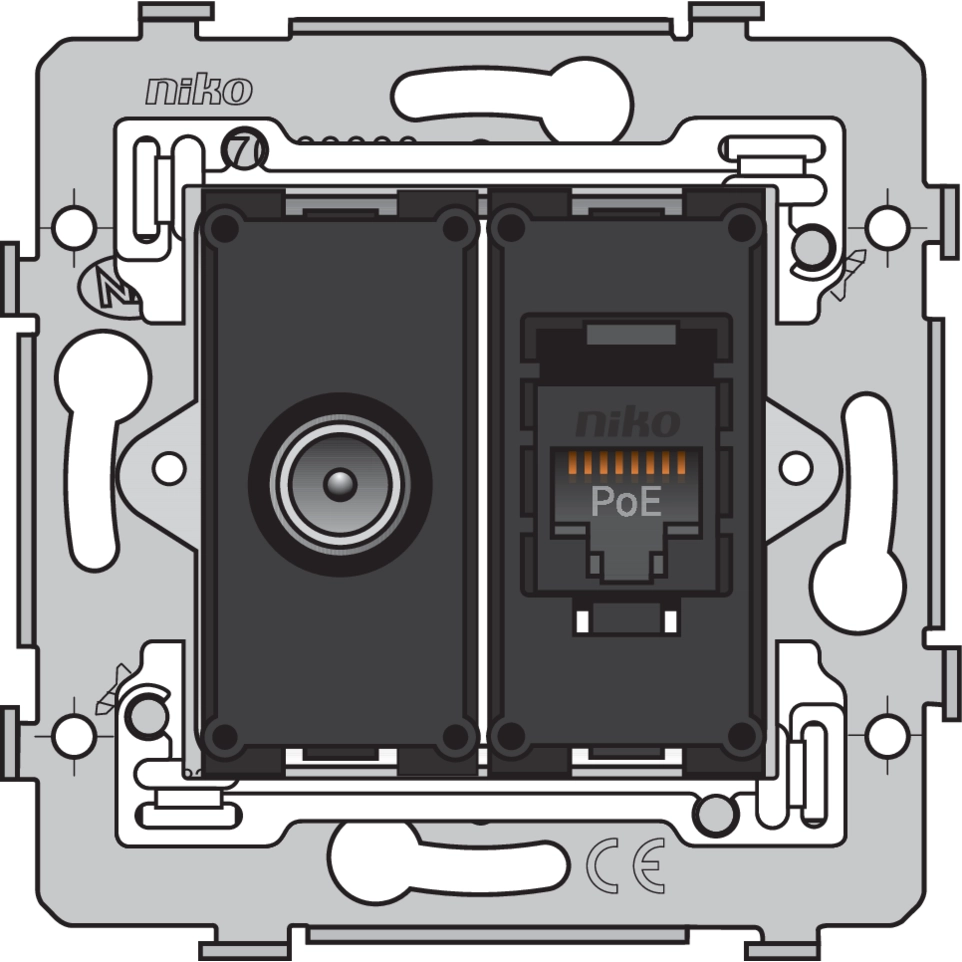

Combinatie coax met RJ45-aansluiting UTP Cat. 6A, klaar voor PoE++, vlakke uitvoering, incl. sokkel 71 x 71 mm met schroefbevestiging. Ziggo goedgekeurd.
Mechanisme met RJ45-aansluitpunt UTP Cat. 6A, klaar voor PoE++ en coaxaansluiting. Het RJ45-aansluitpunt UTP Cat. 6A, klaar voor PoE++ dient om netwerkverbinding te maken voor telefonie, Ethernet, IP, PoE of internettoepassingen. Alle aansluitpunten van het mechanisme worden in sterconfiguratie aangesloten op de centrale aansluitkast met behulp van een kabel van hetzelfde performantietype. De sokkel heeft binnenafmetingen 45 x 45 mm en buitenafmetingen 71 x 71 mm en is voorzien van schroefbevestiging. Een afwerkingsset in een kleur naar keuze moet afzonderlijk besteld worden. Er is een PoE-adapter nodig om zowel data als voeding via de connector te geleiden. Een PoE-adapter kan zowel een PoE-injector als een PoE-splitter zijn. Een afwerkingsset in een kleur naar keuze moet afzonderlijk besteld worden.
Service: 4PPoE
PoE-standaard: IEEE 802.3BT Type 4
Maximaal vermogen Component (bij PD): 72 W
Maximaal vermogen Bron (bij PSE): 100 W
Spanningsbereik (bij PSE) : 50,0-57,0 V
Spanningsbereik (bij PD): 42,5-57 V
Maximale stroom: 860 mA
Paren met stroom: 4
Maximale kabelweerstand per set van twee: 12.5 Ω
Energiebeheer: Drie vermogensklasseniveaus onderhandeld via handtekening of 0,1 W stappen onderhandeld via LLDP
Onderbelasten van maximale omgevingstemperatuur voor werking kabel: 10 °C (20 °F) met meer dan de helft van gebundelde kabels bij Imax
Ondersteunde bekabeling: Categorie 5
Ondersteunde modi: Modus A, Modus B, 4-paarmodus
Beschermingsgraad: IP41 voor de samenstelling van een mechanisme, centraalplaat en afdekplaat
De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
Afmetingen (HxBxD): 73 x 73.2 x 40.5 mm
Keurmerken: Ziggo
Markering: CE
Technische specificaties
| Specificatie | Waarde |
|---|---|
| Montagewijze | Inbouw (stucwerk) |
| Samenstelling | Basiselement met adapterplaat |
| Halogeenvrij | Ja |
| Met klapdeksel | Nee |
| Gebruik | Modular-Jack |
| Oppervlaktebescherming | Overig |
| Uitvoerrichting | Recht |
| Met trekontlasting | Nee |
| Materiaalkwaliteit | Overig |
| Opdrukveld | Zonder label |
| Geschikt voor aantal connectoren | 2 |
| Materiaal | Kunststof |
| Bevestigingswijze | Klauwbevestiging |
| Bussen afgeschermd | Nee |
| Afgeschermde behuizing | Nee |
| Met verlichting | Nee |
| Kroonsteen | Nee |
| Met stofbescherming | Nee |
| Met opdruk | Nee |
| Slagvastheid | IK06 |
| Incl. connectoren | Ja |
| Draagring | Nee |
| Transparant | Nee |
| Geschikt voor beschermingsgraad (IP) | IP41 |
| Schakelmateriaalbreedte | 45 Millimeter (mm) |
| Schakelmateriaalhoogte | 45 Millimeter (mm) |
| Schakelmateriaaldiepte | 37 Millimeter (mm) |
| Min. diepte van de inbouwdoos | 50 Millimeter (mm) |
| Antibacteriële behandeling | Nee |
