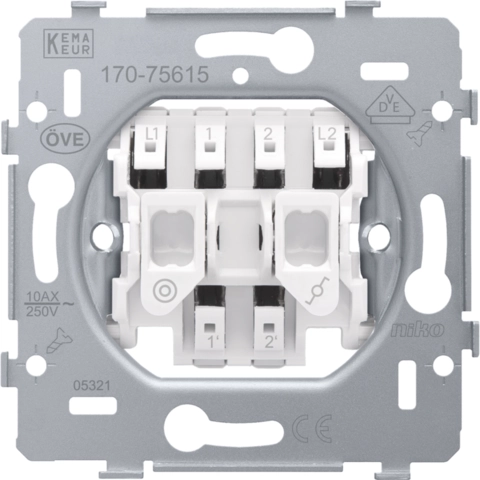

Niko combinatie wisselschakelaar-drukcontact insteekklemmen (170-75615)

Combinatieschakelaar met aan één zijde een wisselschakelaar en aan de andere zijde een drukcontact. Voor wissel-/hotelschakelingen in combinatie met bv een tastdimmer of domotica. Aansluiten bedrading: insteekklem, tot 2,5mm². Zonder klauwbevestiging. Meer informatie »
Verwachte levertijd: Voor 21u besteld, morgen in huis*
Huidige voorraad: 3 stuk(s)
Artikelnummer: 170-75615
EAN: 5413736207844
13,84

Combineren met

Productomschrijving

[doc title="Niko 170-75615 datasheet" url="https://cdn.niko.eu/article/170-75615_nl-NL_datasheet.pdf"]

Combinatieschakelaar met aan één zijde een wisselschakelaar en aan de andere zijde een drukcontact (maak). Voor wissel-/hotelschakelingen in combinatie met bv een tastdimmer of domotica. Aansluiten bedrading: insteekklem, tot 2,5mm². Zonder klauwbevestiging. Een afwerkingsset en een afdekplaat in een kleur naar keuze moet afzonderlijk besteld worden.

Bij het bevestigen in een inbouwdoos kan enkel gebruik gemaakt worden van schroeven, de schakelaar heeft geen spreidklemmen/klauwbevestiging. Het inbouwraam heeft een metaaldikte van 1 mm en is na het snijden verzinkt op alle zijden, ook op de snijzijden.

Sokkel voor dubbele schakelaar: wisselschakelaar en drukknop N.O. of N.G., 10 AX/250 Vac, insteekklemmen. Centerafstand: horizontale koppeling en verticale koppeling met centerafstand 71 mm. Draadaansluiting en capaciteit: contactbussen uitgerust met insteekklemmen voor het vastklemmen van de draden. Alle aansluitklemmen aan de bovenzijde van de sokkel tot 2 x 2,5 mm² draad per aansluitklem. 8 mm ontmantelingslengte. Onuitwisbare aanduiding achterzijde: ontmantelingslengte en aansluitschema. Verlichtingselement: de sokkel is voorzien van 2 rechthoekige nissen voor een verlichtingselement, linkse en rechtse nis: inklikken van verlichtingselementen met draadjes.

  • Omgevingstemperatuur: -5 tot +40 °C
  • Keurmerken: KEMA
  • Markering: CE
  • Vereist type inbouwdoos:
    • diepte: min. 40 mm (incl. bedradingsruimte)
    • binnendiameter doos: 60 mm
    • meervoudige dozen centerafstand horizontaal: 71 mm
    • meervoudige dozen centerafstand verticaal: 71 mm

Technische specificaties

SpecificatieWaarde
Nom. spanning250 Volt (V)
MontagewijzeInbouw (stucwerk)
SamenstellingBasiselement
BedieningswijzeWip/drukker
HalogeenvrijJa
Met montageplaatJa
AansluitwijzeSteekklem
Inbouwdiepte18 Millimeter (mm)
Nom. (meet)stroom10 Ampère (A)
TerugmeldcontactNee
MateriaalKunststof
BevestigingswijzeSchroefbevestiging
Type schakelingWisselschakelaar
Aantal wippen2
DrukvlakschakelaarJa
WasmachineschakelaarNee
Geschikt voor beschermingsgraad (IP)IP41
Schakelmateriaalbreedte72 Millimeter (mm)
Schakelmateriaalhoogte72 Millimeter (mm)
Schakelmateriaaldiepte42 Millimeter (mm)
Tekstveld/beschrijvingsvlakNee
Met IFTTT ondersteuningNee
Min. diepte van de inbouwdoos40 Millimeter (mm)
Compatible met Apple HomeKitNee
Compatible met Google AssistantNee
Compatible met Amazon AlexaNee
VerwarmingsschakelaarNee
Antibacteriële behandelingNee
