Niko 2-polige wisselschakelaar insteekklemmen (170-72215)

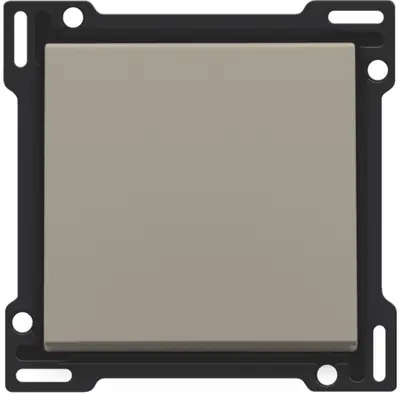

Combineren met
Productomschrijving
[doc title="Niko 170-72215 datasheet" url="https://cdn.niko.eu/article/170-72215_nl-NL_datasheet.pdf"]
Met een tweepolige wisselschakelaar verbreek je zowel de fase als nul. Het wordt vaak gebruikt voor het uitschakelen van apparaten of circuits waarbij extra veiligheid nodig is, omdat het de stroom volledig onderbreekt. Bijvoorbeeld voor het schakelen van verlichting in de badkamer of buitenverlichting. Te gebruiken in een wisselschakeling.
Een afwerkingsset voor trekschakelaar of een schakelwip met een afdekplaat (afdekraam) in een kleur naar keuze moet afzonderlijk besteld worden.
Bij het bevestigen in een inbouwdoos kan enkel gebruik gemaakt worden van schroeven, de schakelaar heeft geen spreidklemmen/klauwbevestiging. Het inbouwraam heeft een metaaldikte van 1 mm en is na het snijden verzinkt op alle zijden, ook op de snijzijden.
Sokke voor tweepolige wisselschakelaar, 10 AX/250 Vac, insteekklemmen. Centerafstand: horizontale koppeling en verticale koppeling met centerafstand 71 mm. Draadaansluiting en capaciteit: de contactbussen zijn uitgerust met kooiklemmen met onverliesbare schroeven met een gemengde schroefkop (Pz1 of sleuf 1 x 5 mm). Elke schroef heeft een schroevendraaiergeleiding die voorkomt dat de schroevendraaier van de schroefkop glijdt. Alle schroefklemmen aan de bovenzijde van de sokkel tot 2 x 2,5 mm² draad per aansluitklem. 8 mm ontmantelingslengte. Onuitwisbare aanduiding achterzijde: ontmantelingslengte en aansluitschema. Onuitwisbare aanduiding achterzijde: ontmantelingslengte en aansluitschema. Verlichtingselement: de sokkel is voorzien van 2 rechthoekige nissen voor een verlichtingselement, linkse nis (vooraanzicht): inklikken van verlichtingselement met draadjes.
- Omgevingstemperatuur: -5 tot +40 °C
- Keurmerken: KEMA
- Markering: CE
- Vereist type inbouwdoos:
- diepte: min. 40 mm (incl. bedradingsruimte)
- binnendiameter doos: 60 mm
- meervoudige dozen centerafstand horizontaal: 71 mm
- meervoudige dozen centerafstand verticaal: 71 mm
Technische specificaties
| Specificatie | Waarde |
|---|---|
| Nom. spanning | 250 Volt (V) |
| Montagewijze | Inbouw (stucwerk) |
| Samenstelling | Basiselement |
| Bedieningswijze | Wip/drukker |
| Halogeenvrij | Ja |
| Met montageplaat | Ja |
| Aansluitwijze | Steekklem |
| Inbouwdiepte | 18 Millimeter (mm) |
| Nom. (meet)stroom | 10 Ampère (A) |
| Terugmeldcontact | Nee |
| Materiaal | Kunststof |
| Bevestigingswijze | Schroefbevestiging |
| Type schakeling | Tweepolige schakelaar |
| Aantal wippen | 1 |
| Drukvlakschakelaar | Ja |
| Wasmachineschakelaar | Nee |
| Geschikt voor beschermingsgraad (IP) | IP41 |
| Schakelmateriaalbreedte | 72 Millimeter (mm) |
| Schakelmateriaalhoogte | 72 Millimeter (mm) |
| Schakelmateriaaldiepte | 42 Millimeter (mm) |
| Tekstveld/beschrijvingsvlak | Nee |
| Met IFTTT ondersteuning | Nee |
| Min. diepte van de inbouwdoos | 40 Millimeter (mm) |
| Compatible met Apple HomeKit | Nee |
| Compatible met Google Assistant | Nee |
| Compatible met Amazon Alexa | Nee |
| Verwarmingsschakelaar | Nee |
| Antibacteriële behandeling | Nee |
