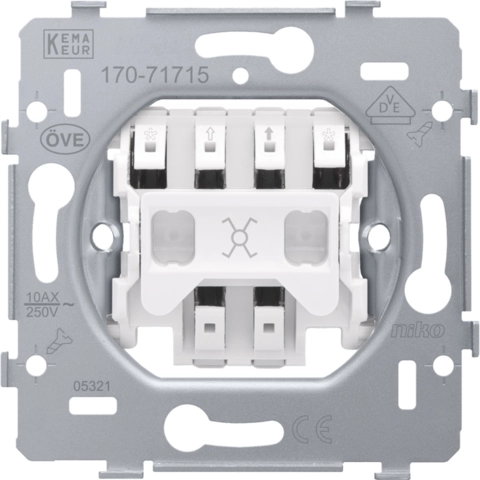

Niko kruisschakelaar insteekklemmen (170-71715)
Combineren met
Productomschrijving
[doc title="Niko 170-71715 datasheet" url="https://cdn.niko.eu/article/170-71715_nl-NL_datasheet.pdf"]
Kruisschakelaars gebruik je om één lamp vanaf drie of meer verschillende plaatsen te bedienen. Een afwerkingsset voor trekschakelaar of een schakelwip met een afdekplaat (afdekraam) in een kleur naar keuze moet afzonderlijk besteld worden.
Bij het bevestigen in een inbouwdoos kan enkel gebruik gemaakt worden van schroeven, de schakelaar heeft geen spreidklemmen/klauwbevestiging. Het inbouwraam heeft een metaaldikte van 1 mm en is na het snijden verzinkt op alle zijden, ook op de snijzijden.
Sokkel kruisschakelaar of kruistrekschakelaar, 10 AX/250 Vac, insteekklemmen. Centerafstand: horizontale koppeling en verticale koppeling met centerafstand 71 mm. Draadaansluiting en capaciteit: contactbussen uitgerust met insteekklemmen voor het vastklemmen van de draden. Alle aansluitklemmen aan de bovenzijde van de sokkel tot 2 x 2,5 mm² draad per aansluitklem. 8 mm ontmantelingslengte. Onuitwisbare aanduiding achterzijde: ontmantelingslengte en aansluitschema.
Verlichtingselement: de sokkel is voorzien van 2 rechthoekige nissen voor een verlichtingselement, linkse nis (vooraanzicht): inklikken van verlichtingselement met draadjes.
- Omgevingstemperatuur: -5 tot +40 °C
- Keurmerken: KEMA
- Markering: CE
- Vereist type inbouwdoos:
- diepte: min. 40 mm (incl. bedradingsruimte)
- binnendiameter doos: 60 mm
- meervoudige dozen centerafstand horizontaal: 71 mm
- meervoudige dozen centerafstand verticaal: 71 mm
Technische specificaties
| Specificatie | Waarde |
|---|---|
| Nom. spanning | 250 Volt (V) |
| Montagewijze | Inbouw (stucwerk) |
| Samenstelling | Basiselement |
| Bedieningswijze | Wip/drukker |
| Halogeenvrij | Ja |
| Met montageplaat | Ja |
| Aansluitwijze | Steekklem |
| Inbouwdiepte | 18 Millimeter (mm) |
| Nom. (meet)stroom | 10 Ampère (A) |
| Terugmeldcontact | Nee |
| Materiaal | Kunststof |
| Bevestigingswijze | Schroefbevestiging |
| Type schakeling | Kruisschakelaar |
| Aantal wippen | 1 |
| Drukvlakschakelaar | Ja |
| Wasmachineschakelaar | Nee |
| Geschikt voor beschermingsgraad (IP) | IP41 |
| Schakelmateriaalbreedte | 72 Millimeter (mm) |
| Schakelmateriaalhoogte | 72 Millimeter (mm) |
| Schakelmateriaaldiepte | 42 Millimeter (mm) |
| Tekstveld/beschrijvingsvlak | Nee |
| Met IFTTT ondersteuning | Nee |
| Min. diepte van de inbouwdoos | 40 Millimeter (mm) |
| Compatible met Apple HomeKit | Nee |
| Compatible met Google Assistant | Nee |
| Compatible met Amazon Alexa | Nee |
| Verwarmingsschakelaar | Nee |
| Antibacteriële behandeling | Nee |
