Niko 2-polige schakelaar 16A insteekklemmen (170-71315)

[doc title="Niko 170-71315 datasheet" url="https://cdn.niko.eu/article/170-71315_nl-NL_datasheet.pdf"]

Met een tweepolige schakelaar verbreek je zowel de fase als nul. Het wordt vaak gebruikt voor het uitschakelen van apparaten of circuits waarbij extra veiligheid nodig is, omdat het de stroom volledig onderbreekt. Bijvoorbeeld voor het schakelen van verlichting in de badkamer of buitenverlichting.
Een afwerkingsset voor trekschakelaar of een schakelwip met een afdekplaat (afdekraam) in een kleur naar keuze moet afzonderlijk besteld worden.

Bij het bevestigen in een inbouwdoos kan enkel gebruik gemaakt worden van schroeven, de schakelaar heeft geen spreidklemmen/klauwbevestiging. Het inbouwraam heeft een metaaldikte van 1 mm en is na het snijden verzinkt op alle zijden, ook op de snijzijden.

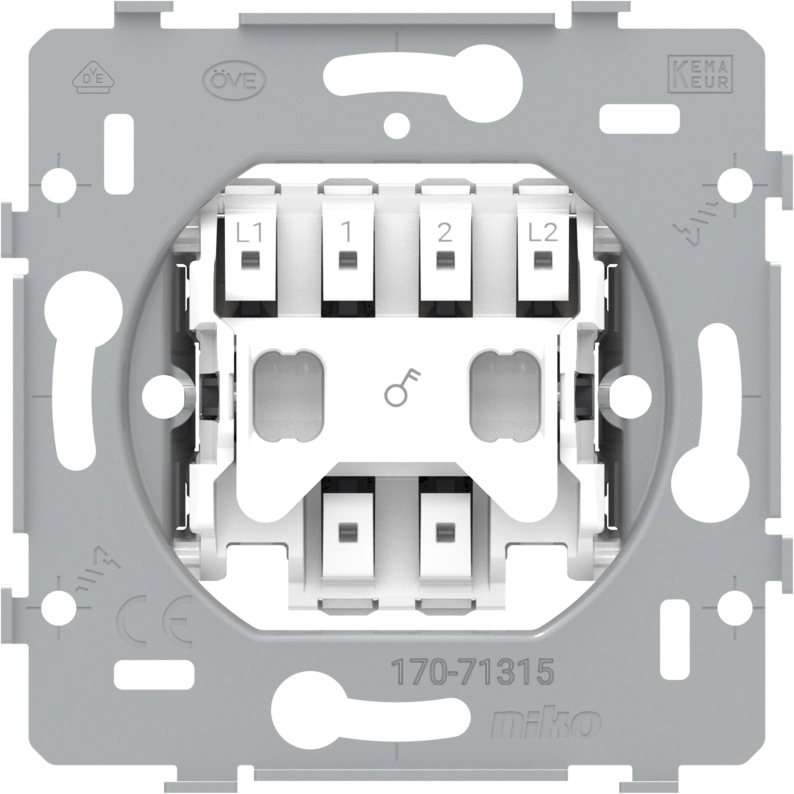

Sokkel voor een tweepolige schakelaar, tweepolige controleschakelaar of tweepolige trekschakelaar, 16 AX/250 Vac, insteekklemmen. Centerafstand: horizontale koppeling en verticale koppeling met centerafstand 71 mm. Draadaansluiting en capaciteit: contactbussen uitgerust met insteekklemmen voor het vastklemmen van de draden. Alle aansluitklemmen aan de bovenzijde van de sokkel tot 2 x 2,5 mm² draad per aansluitklem. 12 mm ontmantelingslengte. Onuitwisbare aanduiding achterzijde: ontmantelingslengte en aansluitschema. Verlichtingselement: de sokkel is voorzien van 2 rechthoekige nissen voor een verlichtingselement, linkse nis (vooraanzicht): inklikken van verlichtingselement met draadjes.

• Omgevingstemperatuur: -5 tot +40 °C
• Keurmerken: KEMA
• Markering: CE
• Vereist type inbouwdoos:
  • diepte: min. 40 mm (incl. bedradingsruimte)
  • binnendiameter doos: 60 mm
  • meervoudige dozen centerafstand horizontaal: 71 mm
  • meervoudige dozen centerafstand verticaal: 71 mm
