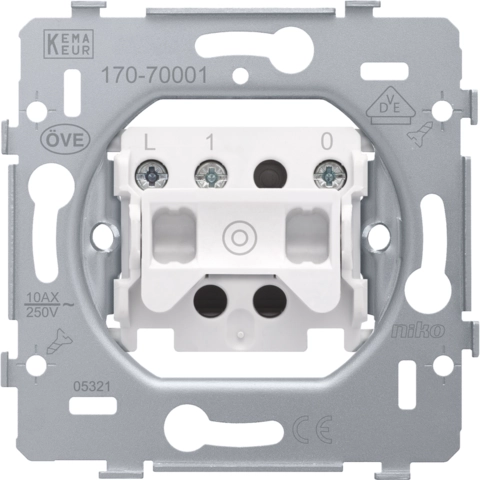

Niko pulsdrukker N.O 1x maak contact 10A schroefklemmen (170-70001)

[doc title="Niko 170-70001 datasheet" url="https://cdn.niko.eu/article/170-70001_nl-NL_datasheet.pdf"]

Sokkel voor drukknop N.O. met 3 aansluitklemmen, 10 A/250 Vac, schroefklemmen.
Functie: – drukknop – blokvormige zilvercontacten (cadmiumvrij) in kruisvorm opgesteld
Maximale nominale waarde vermogenschakelaar: 16 A (beperkt door nationale regelgeving voor installaties)
Beschermingsgraad: IP41 voor de samenstelling van een mechanisme, centraalplaat en afdekplaat
Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
Materiaal sokkel – ureumformaldehyde (UF) met hoge hitteresistentie – wit RAL9010 (bij benadering)
Inbouwraam – metaaldikte 1 mm – na het snijden verzinkt op alle zijden, ook op de snijzijden – met 4 inloopsleuven met schroefgat van 7 mm – met 4 schroefgaten (aangeduid met schroefsymbool) met diameter van 3 mm voor montage op panelen
Bevestigingswijze – met schroeven, voor eenvoudige bevestiging in inbouwdoos met grijpvlakken
Centerafstand – horizontale koppeling en verticale koppeling met centerafstand 71 mm – horizontaal koppelen van meerdere sokkels verloopt snel en perfect door omhooggeplooide zwaluwstaarten aan de linker- en rechterzijde – extra robuustheid door omhooggeplooide randen aan de buitenzijde van de sokkel en de doorzetting naar binnen toe
Opzetboord: 4 rechthoekige openingen (7 x 2,5 mm) die, als de inbouwdoos uit het pleisterwerk steekt, een speling tussen 1 à 1,2 mm kunnen opvangen, zodat de afdekplaat alsnog perfect tegen de muur kan aansluiten
Extra klem – voorzien van een derde aansluitklem die toelaat een verlichtingseenheid aan te sluiten
Draadaansluiting – de contactbussen zijn uitgerust met kooiklemmen met onverliesbare schroeven met een gemengde schroefkop (Pz1 of sleuf 1 x 5 mm) – elke schroef heeft een schroevendraaiergeleiding die voorkomt dat de schroevendraaier van de schroefkop glijdt
Draadcapaciteit – alle aansluitklemmen aan de bovenzijde van de sokkel – tot 2 x 2,5 mm² draad per aansluitklem
Ontmantelingslengte – 8 mm ontmantelingslengte – onuitwisbare aanduiding achterzijde: ontmantelingslengte en aansluitschema – onuitwisbare aanduiding voorzijde: klemmenaanduiding en schakelsymbool
Verlichtingselement – de sokkel is voorzien van 2 rechthoekige nissen voor een verlichtingselement – linkse nis (vooraanzicht): inklikken van verlichtingselement met draadjes of automatisch verlichtingselement – achterzijde: ronde uitsparingen voor direct contact van het automatisch verlichtingselement met het mechanisme
Omgevingstemperatuur: -5 – +40 °C
Keurmerken: KEMA
Markering: CE
