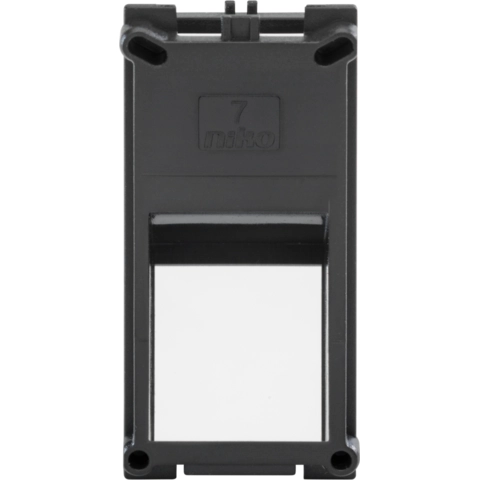

Niko passtuk 7 enkel vlak voor CAE multimedia MMC Abitana (170-65701)
Combineren met
Productomschrijving
[doc title="Niko 170-65701 datasheet" url="https://cdn.niko.eu/article/170-65701_nl-NL_datasheet.pdf"]
[doc title="Niko 170-65701 handleiding" url="https://cdn.niko.eu/article/170-65701_nl-NL_manualtechnical.pdf"]
Het passtuk is op de voorzijde en achterzijde voorzien van de onuitwisbare gravure 7. Het passtuk 7 is geschikt om 1 outlet te integreren van o.a. de merken Prysmian, Molex, Abitana, Multimedia Connect/MMC en CAE. De outlet wordt langs de achterzijde in het passtuk geklikt. Het passtuk is vervaardigd uit donkergrijze pc+asa, voldoet aan een gloeidraadproef van 650°C en is halogeenvrij.Op de 4 hoeken is het passtuk voorzien van nokken die ervoor zorgen dat de centraalplaat perfect wordt gepositioneerd t.o.v. het passtuk. Tevens heeft het passtuk bovenaan en onderaan snaphaken voor het vasthouden van de centraalplaat.Het passtuk 7 kan gemonteerd worden in een inbouwraam 45x45mm of een installatiekanaal met dekselhoogte 45mm. Ofwel monteert men één passtuk centraal, ofwel klikt men twee passtukjes naast elkaar. Naargelang de gekozen oplossing kan men afwerken met een vlakke centraalplaat voor 1 outlet of een vlakke centraalplaat voor 2 outlets (al dan niet met een doorzichtig tekstveld). Afmetingen passtuk 1: 22,5x45mm.
Het passtuk is op de voorzijde en achterzijde voorzien van de onuitwisbare gravure 7. Het passtuk 7 is geschikt om 1 outlet te integreren van o.a. de merken Prysmian, Molex, Abitana, Multimedia Connect/MMC en CAE. De outlet wordt langs de achterzijde in het passtuk geklikt. Het passtuk is vervaardigd uit donkergrijze pc+asa, voldoet aan een gloeidraadproef van 650°C en is halogeenvrij.Op de 4 hoeken is het passtuk voorzien van nokken die ervoor zorgen dat de centraalplaat perfect wordt gepositioneerd t.o.v. het passtuk. Tevens heeft het passtuk bovenaan en onderaan snaphaken voor het vasthouden van de centraalplaat.Het passtuk 7 kan gemonteerd worden in een inbouwraam 45x45mm of een installatiekanaal met dekselhoogte 45mm. Ofwel monteert men één passtuk centraal, ofwel klikt men twee passtukjes naast elkaar. Naargelang de gekozen oplossing kan men afwerken met een vlakke centraalplaat voor 1 outlet of een vlakke centraalplaat voor 2 outlets (al dan niet met een doorzichtig tekstveld). Afmetingen passtuk 1: 22,5x45mm.
Technische specificaties
| Specificatie | Waarde |
|---|---|
| Montagewijze | Inbouw (stucwerk) |
| Samenstelling | Overig |
| Halogeenvrij | Ja |
| Met klapdeksel | Nee |
| Gebruik | Modular-Jack |
| Oppervlaktebescherming | Overig |
| Uitvoerrichting | Recht |
| Met trekontlasting | Nee |
| Materiaalkwaliteit | Overig |
| Opdrukveld | Zonder label |
| Geschikt voor aantal connectoren | 1 |
| Materiaal | Kunststof |
| Bevestigingswijze | Overig |
| Bussen afgeschermd | Ja |
| Afgeschermde behuizing | Ja |
| Met verlichting | Nee |
| Kroonsteen | Nee |
| Met stofbescherming | Nee |
| Met opdruk | Nee |
| Incl. connectoren | Nee |
| Draagring | Nee |
| Transparant | Nee |
| Geschikt voor beschermingsgraad (IP) | IP41 |
| Schakelmateriaalbreedte | 22,5 Millimeter (mm) |
| Schakelmateriaalhoogte | 45 Millimeter (mm) |
| Min. diepte van de inbouwdoos | 50 Millimeter (mm) |
| Antibacteriële behandeling | Nee |
