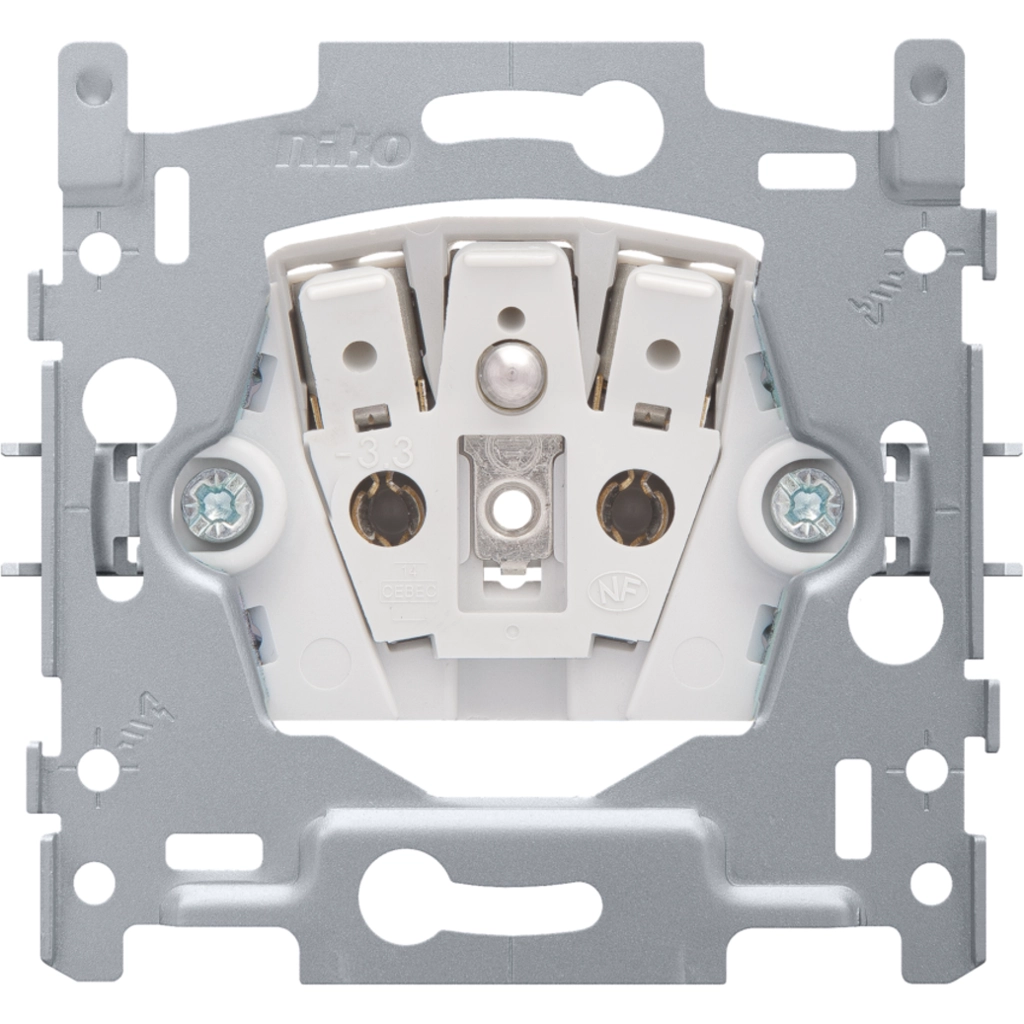

Niko wandcontactdoos met penaarde insteekklemmen en klauwen (170-33105)

[doc title="Niko 170-33105 datasheet" url="https://cdn.niko.eu/article/170-33105_nl-NL_datasheet.pdf"]

Sokkel voor stopcontact met penaarde en beschermingsafsluiters, inbouwdiepte 28,5 mm, 16 A/250 Vac, insteekklemmen.
Beschermingsgraad: De samenstelling van een mechanisme, centraalplaat en afdekplaat heeft een beschermingsgraad IP21-D.
Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
Materiaal sokkel – ureumformaldehyde (UF) met hoge hitteresistentie – wit RAL9010 (bij benadering)
Inbouwraam – metaaldikte 1 mm – na het snijden verzinkt op alle zijden, ook op de snijzijden – met 4 inloopsleuven met schroefgat van 7 mm – met 4 schroefgaten (aangeduid met schroefsymbool) met diameter van 3 mm voor montage op panelen
Vereist type inbouwdoos – diepte: min. 40 mm (incl. bedradingsruimte) – klauw/schroefbevestiging: 60 mm – binnendiameter doos: 60 mm – meervoudige dozen centerafstand horizontaal: 71 mm – meervoudige dozen centerafstand verticaal: 71 mm
Bevestigingswijze – eenvoudige bevestiging in inbouwdoos met grijpvlakken – met klauwen die opengedraaid worden d.m.v. schroeven met een gemengde schroefkop (Pz2 of sleuf 1 x 5,5 mm), voor bevestiging in inbouwdoos met grijpvlakken – ingrijpdiepte klauwen: 23,5 mm – klauwen keren volledig terug bij het losschroeven
Centerafstand – eenvoudige en vlotte montage van één of meerdere mechanismes door de aanduiding (krijtlijn, laser..) van het midden van het inbouwraam – verticale koppeling centerafstand 60 mm door in elkaar schuiven van meerdere sokkels, ze vergrendelen zich automatisch – verticale koppeling centerafstand 71 mm d.m.v. voorgevormde lipjes onderaan, door de lipjes naar beneden te plooien over een afstand van 1 mm steunen de sokkels tegen elkaar en blijft de centerafstand gewaarborgd – horizontaal koppelen van meerdere sokkels verloopt snel en perfect door omhooggeplooide zwaluwstaarten aan de linker- en rechterzijde – extra robuustheid door omhooggeplooide randen aan de buitenzijde van de sokkel en de doorzetting naar binnen toe
Opzetboord: 4 rechthoekige openingen (7 x 2,5 mm) die, als de inbouwdoos uit het pleisterwerk steekt, een speling tussen 1 à 1,2 mm kunnen opvangen, zodat de afdekplaat alsnog perfect tegen de muur kan aansluiten
Draadaansluiting – contactbussen uitgerust met insteekklemmen voor het vastklemmen van de draden
Draadcapaciteit – alle aansluitklemmen aan de bovenzijde van de sokkel – tot 2 x 2,5 mm² draad per aansluitklem
Ontmantelingslengte – 14 mm ontmantelingslengte – onuitwisbare aanduiding achterzijde: ontmantelingslengte
Omgevingstemperatuur: -5 – +40 °C
Keurmerken: CEBEC
Markering: CE
