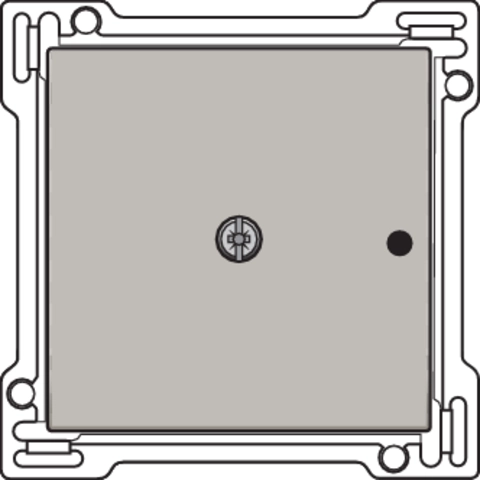

Niko afwerkingsset voor 1-kanaals inbouw RF-ontvanger champagne coated (157-77001)

[doc title="Niko 157-77001 datasheet" url="https://cdn.niko.eu/article/157-77001_nl-NL_datasheet.pdf"]

Afwerkingsset voor 1-kanaals inbouw RF-ontvanger met enkelpolig (potentiaalvrij) schakelcontact of inbouw RF-ontvanger met rolluikfunctie, champagne coated. De centraalplaat is omringd door een vlakke boord die op de 4 hoeken voorzien is van een rechthoekige opening, waarin zich telkens een multipositionele snaphaak bevindt. De opbouw van de centraalplaat zorgt ervoor dat bij onzorgvuldig pleisterwerk de afdekplaat steeds vlak tegen de muur bevestigd kan worden dankzij de snaphaken. Dit werkt in twee richtingen: als de inbouwdoos uit het pleisterwerk steekt, vangen de multipositionele snaphaken een speling tussen 1 à 1,2 mm op; als de inbouwdoos te diep in het pleisterwerk verzonken is, dan kunnen de snaphaken een speling tot 1,8 mm opvangen. De vlakke boord rondom de centraalplaat bevat eveneens 4 ronde openingen die ervoor zorgen dat de afdekplaat correct gepositioneerd kan worden ten opzichte van de centraalplaat. Na montage van het geheel (afdekplaat, afwerkingsset en mechanisme) zijn er, dankzij de vlakke boord aan de centraalplaat, geen metalen delen zichtbaar.
Functie: Deze vlakke blinde afsluitplaat wordt gebruikt voor RF-ontvangers en kan rechtstreeks in een inbouwraam 45 x 45 mm geklikt worden. Er is een opening voorzien voor het indrukken van de programmatietoets.
Materiaal centraalplaat: De centraalplaat is vervaardigd uit vormvaste polycarbonaat + asa en gelakt.
Kleur: champagne gelakt (bij benadering NCS S 4005 - Y20R, RAL 080 70 10)
Demontage: De demontage gebeurt eenvoudig door het losschroeven van de centraalplaat.
Beschermingsgraad: IP41 voor de samenstelling van een mechanisme, centraalplaat en afdekplaat
Slagvastheid: Na montage is een slagvastheid van IK06 gegarandeerd.
Brandveiligheid De kunststofdelen van de centraalplaat zijn zelfdovend (voldoen aan een gloeidraadproef van 650 °C) en zijn halogeenvrij.
Afmetingen afwerking met vlakke boord: 56 x 56 mm (HxB) Afmetingen afwerking zichtbaar gedeelte: 45 x 45 mm (HxB)
Afmetingen (HxBxD): 55.8 x 55.8 x 8.1 mm
Markering: CE
