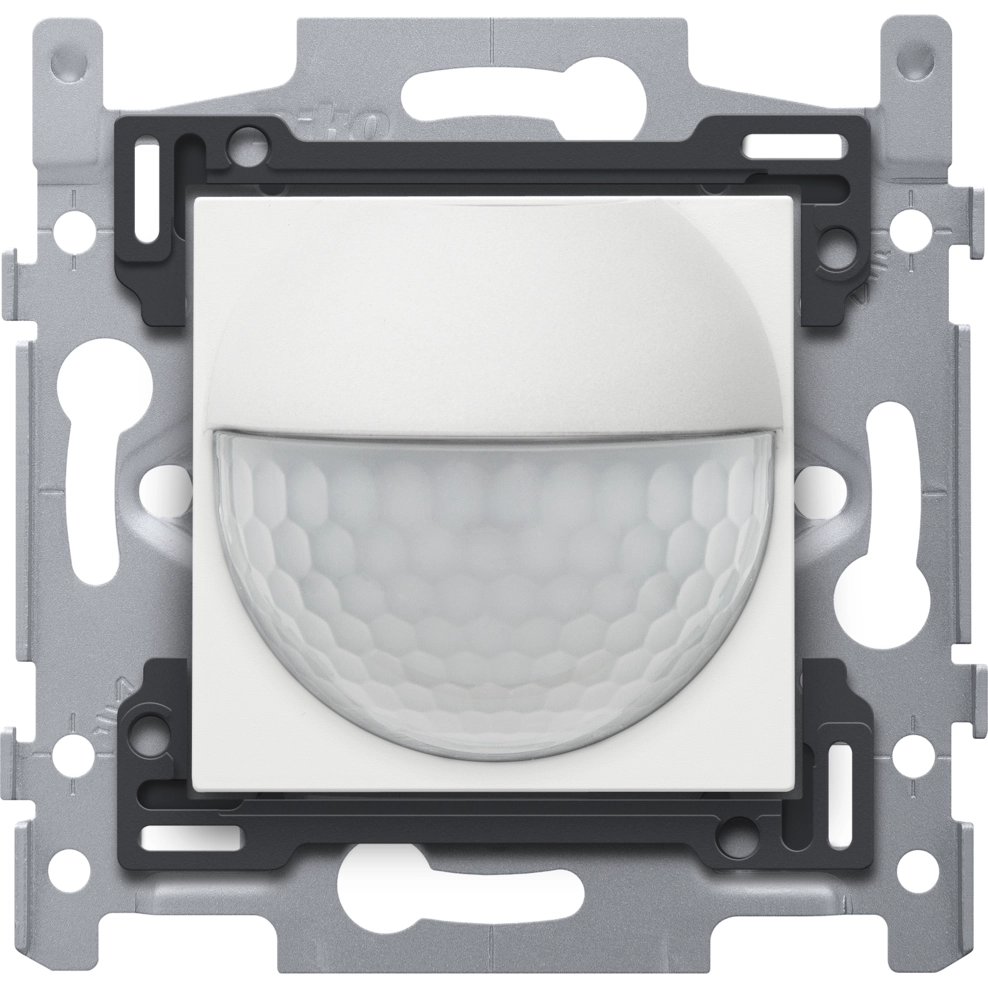

Niko bewegingsmelder 180 gr 10A white coated (154-78011)

[doc title="Niko 154-78011 datasheet" url="https://cdn.niko.eu/article/154-78011_nl-NL_datasheet.pdf"]

Binnenbewegingsmelder 180° met schakelcontact 10 A, 230 V, 8 m, white coated. De bewegingsmelder heeft een waarnemingshoek van 180° horizontaal en 60° verticaal waarin elke beweging gedetecteerd wordt. Bij een detectie van een beweging worden zoals je wenst vooraf bepaalde lichten geactiveerd. De centraalplaat is vervaardigd uit vormvaste polycarbonaat + asa en gelakt. Kleur: white gelakt (bij benadering RAL 9016).

De contactbussen zijn uitgerust met schroefklemmen voor het vastklemmen van de draden. Bij het bevestigen in een inbouwdoos maakt men gebruik van schroeven. 2 x 1,5 mm² of 1 x 2,5 mm² per aansluitklem Het inbouwraam heeft een metaaldikte van 1 mm en is na het snijden verzinkt op alle zijden, ook op de snijzijden. Op de horizontale en verticale as heeft het inbouwraam 4 inloopsleuven voor bevestiging in inbouwdozen met schroeven. Deze inloopsleuven hebben een schroefgat van 7 mm. Voor montage op panelen is het inbouwraam voorzien van 4 schroefgaten (aangeduid met een schroefsymbool) met een diameter van 3 mm. Het midden van het inbouwraam is, zowel in horizontale als in verticale richting, aangeduid (krijtlijn, laser …) zodat de montage van één of meerdere mechanismes vlot en eenvoudig kan verlopen. Aan de rechter- en linkerzijde heeft de sokkel omhooggeplooide zwaluwstaarten waardoor horizontaal koppelen van meerdere sokkels snel en perfect verloopt. De omhooggeplooide randen aan de buitenzijde van de sokkel alsook de doorzetting naar binnen toe zorgen voor extra robuustheid. Je kunt de sokkels verticaal koppelen met een centerafstand van 60 x 71 mm door ze in elkaar te schuiven. Ze vergrendelen zich automatisch. Voor het horizontaal koppelen van sokkels met een centerafstand 71 mm, is de sokkel onderaan voorzien van twee voorgevormde lipjes. Door deze lipjes naar beneden te plooien over een afstand van 1 mm, steunt deze perfect op de onderste en is de centerafstand van 71 mm gewaarborgd. Het inbouwraam is bovenaan en onderaan voorzien van een donkergrijze opzetboord van kunststof. Deze boord is vervaardigd uit pc+asa en is via een smeltproces met het inbouwraam verbonden. De hoeken van de twee opzetboorden zijn voorzien van rechthoekige openingen (7,9 x 1,5 mm) waarin zich telkens een multipositionele snaphaak bevindt.De 4 rechthoekige openingen zorgen ervoor dat bij onzorgvuldig pleisterwerk de afdekplaat steeds vlak tegen de muur bevestigd kan worden dankzij de snaphaken. Dit werkt in twee richtingen: als de inbouwdoos uit het pleisterwerk steekt, vangen de multipositionele snaphaken een speling tussen 1 à 1,2 mm op; als de inbouwdoos te diep in het pleisterwerk verzonken is, dan kunnen de snaphaken een speling tot 1,8 mm opvangen. De opzetboorden zijn eveneens voorzien van 4 ronde openingen die ervoor zorgen dat de afdekplaat correct gepositioneerd kan worden ten opzichte van de centraalplaat.

• Aansluitklemmen: 4 aansluitklemmen
• Maximale belasting gloeilampen: 2300 W
• Maximale belasting 230V-halogeenlampen: 2300 W
• Maximale belasting laagspanningshalogeenlampen: 2300 VA
• Maximale belasting (niet-gecompenseerde) fluorescentielampen: 1380 VA
• Bereik lichtintensiteit: 10 - 1000 lux
• Inbouwhoogte: aanbevolen van 0,8 tot 1,2 m
• Minimale uitschakelvertraging: 60 sec
• Maximale uitschakelvertraging: 30 min
• Detectiebereik (PIR): 8 tot 9 m horizontaal
• Detectiehoek horizontaal: 180°
• Detectiehoek verticaal: 60°
• Inbouwdiepte: 40 mm minimumdiepte van de inbouwdoos
• Voedingsspanning: 230 Vac ± 10 %, 50 Hz
• Er kan een externe drukknop of schakelaar op het apparaat aangesloten worden.
• Je kunt de verlichting ook manueel in- en uitschakelen met de drukknop op het toestel. Na vier uur schakelt het licht automatisch uit.
• Minimale omgevingstemperatuur: -5 °C
• Maximale omgevingstemperatuur: +45 °C
• Beschermingsgraad: IP40
• Markering: CE
