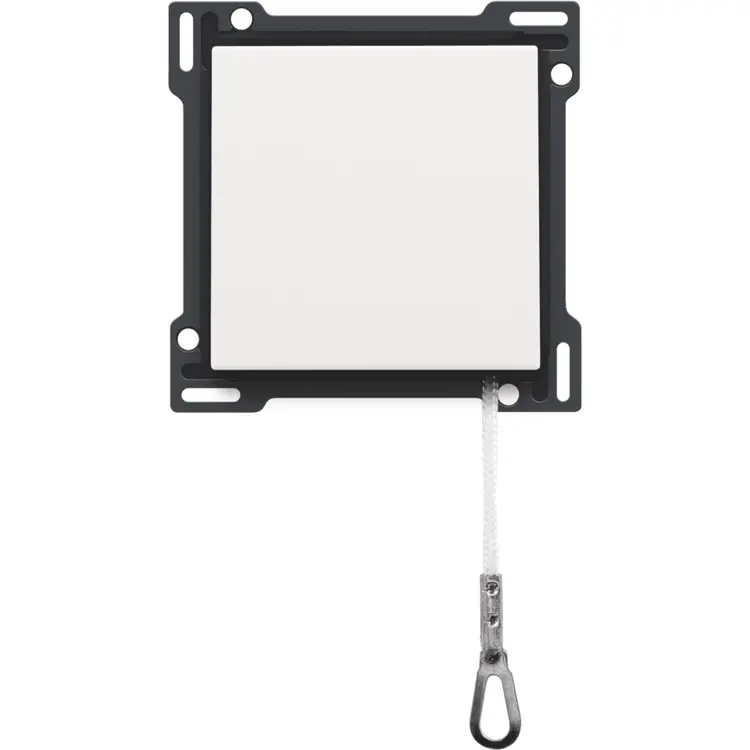

Niko afwerkingsset voor trekschakelaar white coated (154-63606)

[doc title="Niko 154-63606 datasheet" url="https://cdn.niko.eu/article/154-63606_nl-NL_datasheet.pdf"]

[doc title="Niko 154-63606 handleiding" url="https://cdn.niko.eu/article/154-63606_nl-NL_manualtechnical.pdf"]

Afwerkingsset voor trekschakelaar, white coated. De toets en het middenschijfje (boord) vormen één geheel. De centraalplaat is omringd door een vlakke boord die op de 4 hoeken voorzien is van een rechthoekige opening, waarin zich telkens een multipositionele snaphaak bevindt. De opbouw van de centraalplaat zorgt ervoor dat bij onzorgvuldig pleisterwerk de afdekplaat steeds vlak tegen de muur bevestigd kan worden dankzij de snaphaken. Dit werkt in twee richtingen: als de inbouwdoos uit het pleisterwerk steekt, vangen de multipositionele snaphaken een speling tussen 1 à 1,2 mm op; als de inbouwdoos te diep in het pleisterwerk verzonken is, dan kunnen de snaphaken een speling tot 1,8 mm opvangen. De vlakke boord rondom de centraalplaat bevat eveneens 4 ronde openingen die ervoor zorgen dat de afdekplaat correct gepositioneerd kan worden ten opzichte van de centraalplaat. Na montage van het geheel (afdekplaat, afwerkingsset en mechanisme) zijn er, dankzij de vlakke boord aan de centraalplaat, geen metalen delen zichtbaar. Bij demontage van de trekmodule (na het verwijderen van de schroef) moet deze eerst omhooggeduwd en nadien met een schroevendraaier uitgeklikt worden. Dit is aangeduid met een schroevendraaiersymbool en een pijlsymbool. De demontage gebeurt d.m.v. een sleufschroevendraaier.

Beschermingsgraad: De samenstelling van een mechanisme, centraalplaat en afdekplaat heeft een beschermingsgraad IP41.
Materiaal centraalplaat: De centraalplaat is vervaardigd uit vormvaste polycarbonaat + asa en gelakt.
Kleur: white gelakt (bij benadering RAL 9016).
Slagvastheid: Na montage is een slagvastheid van IK06 gegarandeerd.
De kunststofdelen van de centraalplaat zijn zelfdovend (voldoen aan een gloeidraadproef van 650 °C) en zijn halogeenvrij.
Afmetingen afwerking met vlakke boord: 56 x 56 mm (HxB)
Afmetingen afwerking zichtbaar gedeelte: 45 x 45 mm (HxB)

Markering: CE

Afwerkingsset voor trekschakelaar, white coated. De toets en het middenschijfje (boord) vormen één geheel. De centraalplaat is omringd door een vlakke boord die op de 4 hoeken voorzien is van een rechthoekige opening, waarin zich telkens een multipositionele snaphaak bevindt. De opbouw van de centraalplaat zorgt ervoor dat bij onzorgvuldig pleisterwerk de afdekplaat steeds vlak tegen de muur bevestigd kan worden dankzij de snaphaken. Dit werkt in twee richtingen: als de inbouwdoos uit het pleisterwerk steekt, vangen de multipositionele snaphaken een speling tussen 1 à 1,2 mm op; als de inbouwdoos te diep in het pleisterwerk verzonken is, dan kunnen de snaphaken een speling tot 1,8 mm opvangen. De vlakke boord rondom de centraalplaat bevat eveneens 4 ronde openingen die ervoor zorgen dat de afdekplaat correct gepositioneerd kan worden ten opzichte van de centraalplaat. Na montage van het geheel (afdekplaat, afwerkingsset en mechanisme) zijn er, dankzij de vlakke boord aan de centraalplaat, geen metalen delen zichtbaar. Bij demontage van de trekmodule (na het verwijderen van de schroef) moet deze eerst omhooggeduwd en nadien met een schroevendraaier uitgeklikt worden. Dit is aangeduid met een schroevendraaiersymbool en een pijlsymbool. De demontage gebeurt d.m.v. een sleufschroevendraaier.

Beschermingsgraad: De samenstelling van een mechanisme, centraalplaat en afdekplaat heeft een beschermingsgraad IP41.
Materiaal centraalplaat: De centraalplaat is vervaardigd uit vormvaste polycarbonaat + asa en gelakt.
Kleur: white gelakt (bij benadering RAL 9016).
Slagvastheid: Na montage is een slagvastheid van IK06 gegarandeerd.
De kunststofdelen van de centraalplaat zijn zelfdovend (voldoen aan een gloeidraadproef van 650 °C) en zijn halogeenvrij.
Afmetingen afwerking met vlakke boord: 56 x 56 mm (HxB)
Afmetingen afwerking zichtbaar gedeelte: 45 x 45 mm (HxB)

Markering: CE
